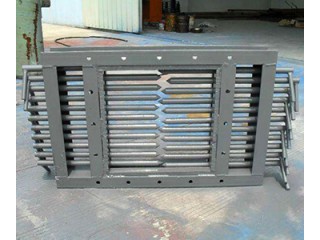

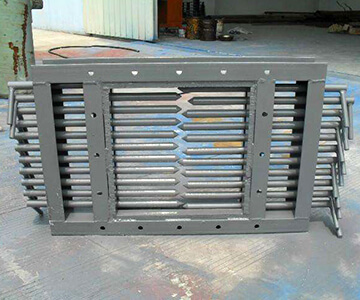

棒阀TYPE:LB-I(II)300×300/400×400/500×500/600×600/700×700等

棒阀简介

LB棒阀俗称棒状闸门、插棒阀、卸料调节器，是螺旋闸门的换代产品，与其相比具有开启灵活，使用方便等特点。插棒阀对块状物料(≤50mm)特别是水泥厂的粘湿料仓的下料更为方便，避免了积压，在建材行业得到广泛应用。该产品规格齐全，根据不同的料仓卸料口可配各种规格产品。产量0-100T/h。主要由框架，棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。适用温度:≤300℃。驱动方式：手动、气动、电动、电液动等。

结构特点

1．棒头阀结构简单，性能可靠，它克服了平板闸门物料颗粒大而造成的闸门无法关闭和缺点。本阀采用单棒条操作，所以操作力小，动作灵活方便。
2．棒条式闸阀(棒条阀)整个结构为优质碳素钢制造，强度高，使用寿命长，维修方便。
3．由于采用了双棒条结构，因而克服了单棒条闸门承载能力小的缺点，因而它多用在较大口径的重载条件下。

棒阀工作原理：

棒阀一般为常开型，物料处流通状态。根据工况需要切断或调节时，需逐个插入棒条，以阻止物料流通，也可根据工况需要通过调整棒条间的间隙来控制物料的大小。

BZ-Ⅰ外形连接尺寸表：

A×A1	B×B1	C×C1	L	H	n-d
300×300	356×356	396×396	800	100	8-Φ12
400×400	456×456	493×496	1000	100	12-Φ12
1000×400	1056×456	1096×496	1000	100	18-Φ14
1200×400	1256×456	1296×496	1000	100	18-Φ14
500×500	560×560	606×606	1200	120	16-Φ16
550×550	610×610	656×656	1300	120	16-Φ16
600×600	660×660	706×706	1400	120	16-Φ16
1100×600	1180×660	1206×706	1400	120	20-Φ18
700×700	770×770	820×820	1600	140	20-Φ18
800×800	870×870	920×920	1700	140	20-Φ18
1200×800	1280×870	1340×920	1700	140	28-Φ18
900×900	974×974	1030×1030	2000	160	24-Φ18
1000×1000	1074×1074	1130×1130	2200	160	24-Φ18
1100×1100	1183×1183	1240×1240	2500	180	28-Φ18
1200×1200	1280×1280	1340×1340	2700	180	32-Φ18

BZ-Ⅱ外形连接尺寸表：

A×A1	B×B1	C×C1	L	H	n-d
300×300	356×356	396×396	800	120	8-Φ12
400×400	456×456	493×496	1000	120	12-Φ12
1000×400	1056×456	1096×496	1000	120	18-Φ14
1200×400	1256×456	1296×496	1000	120	18-Φ14
500×500	560×560	606×606	1200	140	16-Φ16
550×550	610×610	656×656	1300	140	16-Φ16
600×600	660×660	706×706	1400	140	16-Φ16
1100×600	1180×660	1206×706	1400	140	20-Φ18
700×700	770×770	820×820	1600	160	20-Φ18
800×800	870×870	920×920	1700	160	20-Φ18
1200×800	1280×870	1340×920	1700	160	28-Φ18
900×900	974×974	1030×1030	2000	180	24-Φ18
1000×1000	1074×1074	1130×1130	2200	180	24-Φ18
1100×1100	1183×1183	1240×1240	2500	200	28-Φ18
1200×1200	1280×1280	1340×1340	2700	200	32-Φ18

使用说明：
※安装时两法兰连接时必需加密封垫片，然后均匀锁紧螺栓。
※运行时不得对抽出的棒条进行猛烈撞击，以免棒条变形无法复位。
※切断流通块料时，必须从两边依次插入棒条。
※若长期存放，不允许露天存放或堆置。

店内其他商品

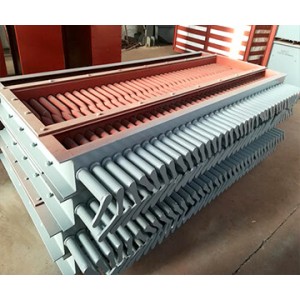

棒阀
