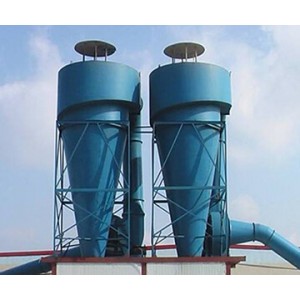

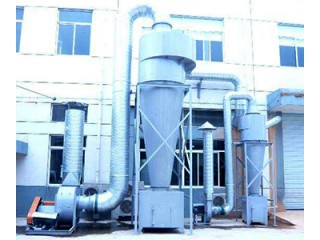

旋风除尘器

价格
面议
起订量
供货总量
发货期限
自买家付款之日起 3
品牌
信翔
联系人
魏经理
联系电话
15370459691
查看联系方式 立即询价 加入采购单
产品详情
品牌
信翔
产地
江苏-南通市
报价方式
按实际订单报价为准
最小起订量
0
供货总量
0
发货期限
付款之日起3天内发货

旋风除尘器简介

旋风除尘器是利用旋转气流产生的离心力从气流中分离粉尘并捕集于器壁,再借助重力作用使尘粒落入灰斗。用来分离粒径大于5μm 以上的颗粒物。工业上已有100多年的历史。

特点:结构简单、占地面积小,投资低,操作维修乖、方便,压力损失中等,动力消耗不大,能用于高温、高压及腐蚀性气体并可回收干颗粒物,效率可达80%左右。但捕集5μm颗粒的效率不高,粉尘浓度较高时一般作多级除尘预除尘用。

旋风除尘器适用范围

CLT/A型旋风除尘器适用于物料密度较大、较干燥的非纤维类除尘,广泛应用于冶金、铸造、喷砂、建筑材料、电力及耐火材料等工业生产除尘。CLT/A型旋风除尘器又称螺旋型旋风除尘器,其顶盖板做成下倾15O的螺旋切线形,含尘气体进入除尘器后,沿倾斜顶盖的方向做下旋流动,而不致形成上灰环,可消除引入气流向上流动而形成的小旋涡气流,减少动能消耗,提高除尘效率。

旋风除尘器结构组成

CLT/A型旋风除尘器主要由旋风筒体、集灰斗、蜗壳(或集风帽)组成。按筒体个数分为单筒、双筒、三筒、四筒及六筒五种组合。每种组合有两种出风方式:X型(水平出风)一般用于负压操作;Y型(上部出风)一般用于正或负压操作。

旋风除尘器型号规格

CLT/A型旋风除尘器(单筒)

型号规格 处理风量m 3/h 阻 力
公斤/m 2
效率% 外形尺寸 直径×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-3.0 670-1000 86-195 77-174 80-98 717×2501 717×2111 105 115
CLT/A-3.5 910-1360 792×2869 729×2441 144 132
CLT/A-4.0 1180-1780 888×3241 888×2735 190 175
CLT/A-4.5 1500-2250 963×3610 963×3132 323 213
CLT/A-5.0 1860-2780 1093×3918 1079×3456 297 276
CLT/A-5.5 2240-3360 154×4350 1154×3795 366 339
CLT/A-6.0 2670-4000 1230×4720 1230×4132 458 432
CLT/A-6.5 3130-4700 1305×5093 1305×4469 645 500
CLT/A-7.0 3630-5440 1380×5460 1380×4804 617 564
CLT/A-7.5 4170-6250 1445×5829 1455×5140 705 645
CLT/A-8.0 4750-7130 1572×6192 1572×5470 946 878

CLT/A型旋风除尘器(双筒)

型号规格 处理风量
3/h
阻 力
公斤/m 3
效率% 外形尺寸 长×宽×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-2×3.0 1340-2000 86-190 77-174 80-98 785×818×2711 758×818×2881 207 216
CLT/A-2×3.5 1820-2700 883×893×3114 883×893×3312 268 280
CLT/A-2×4.0 2360-3560 1008×928×352 1008×928×3475 343 258
CLT/A-2×4.5 3000-4500 1133×1043×3592 1133×1043×4179 434 449
CLT/A-2×5.0 3720-4560 1259×1120×4331 1259×1120×4709 562 584
CLT/A-2×5.5 4480-6720 1384×1195×4735 1834×1195×5100 690 718
CLT/A-2×6.0 5340-8000 1509×1269×5140 1059×1269×5507 861 887
CLT/A-2×6.5 6260-9400 1635×134×5558 1634×1344×5904 1027 1062
CLT/A-2×7.0 7260-10880 1760×1420×5950 1760×1420×6336 1217 1244
CLT/A-2×7.5 8340-12500 1885×1494×6354 1885×1494×6765 1414 1456
CLT/A-2×8.0 9400-14200 2012×1592×6752 2012×1592×7192 1870 1870

CLT/A型旋风除尘器(三筒)

型号规格 处理风量 m 3/h 阻 力
公斤/m 3
效率% 外形尺寸 长×宽×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
CLT/A-3×3.5 3160-4760 86-195 77-174 89-98 1753×893×3569 1793×893×3872 515 540
CLT/A-3×4.0 1190-6280 1928×968×4041 1928×968×4385 652 688
CLT/A-3×4.5 5270-7905 2105×1045×4510 2105×1045×4510 886 929
CLT/A-3×5.0 6480-9720 2280×1120×4981 2280×1120×5409 1108 1160
CLT/A-3×5.5 7940-9720 2455×1195×5450 2455×1195×5450 1336 2396
CLT/A-3×6.0 9330-13990 2730×1275×5920 2730×1275×5920 1644 1706
CLT/A-3×6.5 10970-16450 2805×1365×6393 2805×1305×6944 1948 2050
CLT/A-3×7.0 12610-18920 2892×1420×6860 2982×1420×7454 2280 2400
CLT/A-3×7.5 14470-21700 3157×1459×7329 3157×1497×7965 2597 2708
CLT/A-3×8.0 16500-24700 3322×1572×7792 3322×1572×8740 3210 3356

CLT/A型旋风除尘器(四筒)

型号规格 处理风量
3/h
阻 力
公斤/m 3
效率% 外形尺寸 长×宽×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
Ⅰ型 Ⅱ型
CLT/A-4×3.5 3640-5440 86-195 77-174 77-174 1240×1104×3291 1240×1104×3490 576 615
CLT/A-4×4.0 4720-7120 1390×1230×3641 1390×1230×3865 780 780
CLT/A-4×4.5 6000-9000 1542×1357×4070 1542×1357×4321 1032 1053
CLT/A-4×5.0 7440-11120 1692×1482×4851 1692×1482×4589 1255 1320
CLT/A-4×5.5 8960-31440 1842×1670×5010 1842×1670×5355 1567 1603
CLT/A-4×6.0 10680-16000 1992×1732×5440 1992×1732×5772 2011 2059
CLT/A-4×6.5 12520-18800 2146×1860×5872 2146×1860×6229 4552 2608
CLT/A-4×7.0 14520-21760 2300×1990×6300 2300×1990×6684 3127 3189
CLT/A-4×7.5 16680-25000 2450×2115×6729 2450×2115×7140 3556 3629
CLT/A-4×8.0 19000-28520 2600×2200×7152 2900×2200×7590 4334 4411

CLT/A型旋风除尘器(六筒)

型号规格 进口风速m/s 处理 风量
3/h
阻 力
公斤/m 3
效率% 外形尺寸 长×宽×高mm 重量 公斤
Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
Ⅰ型 Ⅱ 型
CLT/A-6×4.0 12-18 7008-10680 86-198 77-147 90-98 1756×1569×4041 1756×1569×4386 1364 1482
CLT/A-6×4.5 6000-13500 1931×1774×4501 1936×1771×4896 1676 1749
CLT/A-6×5.0 11160-16680 2006×1946×4981 2006×1946×5409 2262 2154
CLT/A-6×5.5 13440-20160 2266×2146×5450 2266×2146×5920 2566 2672
CLT/A-6×6.0 16020-24000 2460×2350×5920 2460×2350×6432 3395 3524
CLT/A-6×6.5 18780-28200 2640×2475×6393 2640×2457×6944 4002 4156
CLT/A-6×7.0 21780-32640 2810×2650×6860 2810×2650×7454 4709 4883
CLT/A-6×7.5 25020-37500 2985×2824×7329 2985×2824×7965 5382 5577
CLT/A-6×8.0 28500-42780 3160×3000×7792 3160×3000×8470 6245 6402

旋风除尘器的工作原理

含尘气体由进口切向进入后,沿筒体内壁由上向下做旋转运动,在这个过程中由于离心力的作用,气流内的尘粒被甩向筒壁,实现气体和固体的分离,尘粒在重力作用下沿筒壁旋转落入灰斗,这个由上而下沿筒壁的旋流叫外涡旋。锥体使得外旋流的旋转半径不断减小,根据旋转距不变原理,在锥体里外旋流的切向速度不断提高,当气流达到椎体某一位置时,在分离器的中部形成由下而上的旋风,并由排气口排出这个中部的由下而上的旋流被称为内涡流。此外,当气流从除尘器顶向下高速旋转时,顶部压力下降,使一部分气流带着微细尘粒沿筒体内壁旋转向上,到达顶盖后再沿排气管外壁旋转向下,最后汇入排气管排走。

旋风除尘器的分类

1、按进气方式分:切向进入式、轴向进入式

A 垂直切入进入式 、B 蜗壳切向进入时、C 轴向进入时

2、按结构形式分:

多管旋风除尘器:由多个相同构造形状和尺寸的小型旋风除尘器(又叫旋风子)组合在一个壳体内并联使用。具有处理风量大,除尘效率较高的特点。 旁路式旋风除尘器:设有旁路分离室,利用上旋涡分离粉尘, 从而提高除尘效率。为了使除尘器顶部空间形成明显的上旋涡, 进气口上沿离顶盖要相距一定的距离。

扩散式旋风除尘器:它是一种具有呈倒锥体形状的锥体,并在锥体的底部装有反射屏的旋风除尘器。 反射屏可防止上升气流卷起粉尘, 从而提高除尘效率。

旋风除尘器的优势和特点:

该种除尘设备具有阻力小,除尘效率高,处理风量大,性能稳定,占地面积小,机构简单,实用廉价等特点。适用于各种机械加工,冶金建材,矿山采掘的粉尘粗中级净化。
