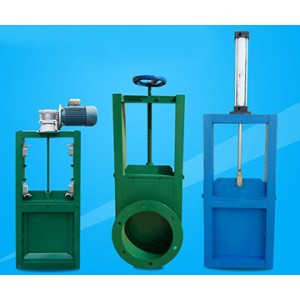

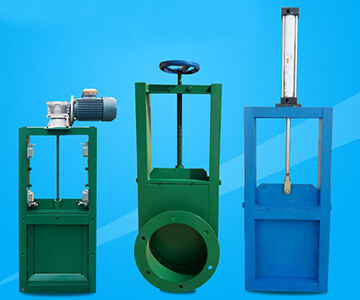

插板阀又名闸板阀，是除尘器的卸灰装置，主要用于粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，操作简单，便于维修，可根据用户需求加工制作。插板阀根据不同的驱动方式可分为手动插板阀、电动插板阀、气动插板阀三种闸板阀，普遍适用于建材、冶金、化工、电工等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。闸板阀通常于卸料器配套使用，闸板阀的直径与卸料器进料口配套，有方形和圆形两种。

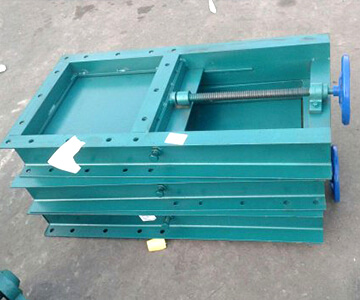

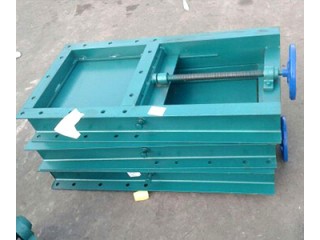

单、双向平板闸阀门主要由框架、丝杆螺母、手轮、链轮，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的，或者通过气缸，电液压推杆等动力装置进行来回往复开关运动。
|
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
插板阀安装及说明：
1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着;
2. 各连接部位螺栓，要求均匀拧紧;
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活;
4. 用户在安装阀门前，校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性;
5. 用户在安装阀门时， 预留阀门驱动的空间;
6. 驱动装置的接线须按线路图进行;
7. 插板阀定期保养，不得随意碰撞及挤压，以免影响密封。
