分料阀TYPE:DN100×100-900×900

分料阀简介

分料阀是物料输送系统中控制物料快速换向的理想设备，广泛用用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物输送。用优质钢板焊接结构，具有体积小、重量轻、阻力小。采用电动推杆（电液动、气动推杆）驱动，可以快速切换物料流向。

分料阀工作原理：

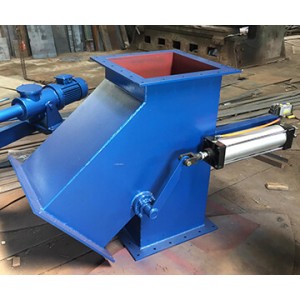

电动、手动、电液动、气动三、四通分料阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆（电液动推杆、气动推杆或手动机构）等组成。工作时，电、液动推杆的直线往复运动，（手动由外力）通过曲柄带动阀轴、阀板作一定角度的摆动，从而达到控制物料流向，分送物料之目的。

结构特点

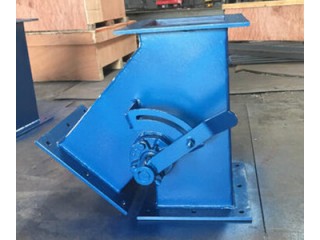

三通分料器主要由：本体、分料板、传动轴、轴承座、密封副、摇杆、传动装置等组成。手动三、四通溜子根据需要的方向人工推动摇杆上的重锤，即完成介质流向的切换。

型号编制说明

分料器按驱动方式分为：S手动，D电动，Z自动，Q气动，Y电液动。
分料器流通方向分为：三通分料器、四通分料器。

DFC电动（手动、电液动与气动）三通分料阀分为Ⅰ、Ⅱ型，均带导向板，Ⅰ型为侧三通分料阀，Ⅱ型为正三通分料阀，四通分料阀分为Ⅲ、Ⅳ型，均带导向板，Ⅲ型为二进二出，Ⅳ型为一进三出。

分料阀性能参数表：

适用介质	粉料、含尘固体颗粒
适用温度（℃）	≤350
电动、电液动推杆型号	DT型 DYTZ型
电源电压	380V 50Hz
调节特性	二位开关式

主要外形及连接尺寸：

c×c	n-Φ	a	b	A	D(S、Y、Q)FC-I			D(S、Y、Q)FC-II电动推杆						手动		电液动推杆		气动推杆
					L1	e	H	L2	e	功率	f	型号	质量	x	质量	型号	功率	型号	压力
200×200	8-Φ14	290	256	45°	394	269	500	267	177	0.25kw	575	DT100-200	108	200-600	88	DYTZ450-200	0.75kw	QGBF80×200	0.5MPa
				50°	445	273	570	282	174				118		98
				55°	505	270	620	299	161				124		104
				60°	594	265	705	352	160				130		110
250×250		340	306	45°	448	318	575	298	198				134		114
				50°	512	322	645	330	193				144		124
				55°	585	316	705	338	181				152		132
				60°	681	312	790	396	182				164		144
300×300		390	356	45°	499	354	660	300	215	0.37kw	840 980 1120 1220	DT300-200	188		148	DYT700-300	0.75kw	QGBF100×200	0.5MPa
				50°	568	360	725	349	209				200		160
				55°	638	355	790	380	204				230		190
				60°	741	350	880	431	200				240		200
400×400		490	456	45°	598	438	775	381	251				250		210
				50°	699	456	880	419	250				280		240
				55°	784	444	970	448	244				292		252
				60°	935	445	1105	525	245				348		278
500×500	16-Φ14	600	556	60°	1130	550	1350	650	315				340		300
560×560	16-Φ14	665	622	60°	1180	605	1410	653	315				390		350
630×630	28-Φ14	735	692	60°	1230	690	1480	732	355				440		400			QGBF125×200
710×710	28-Φ14	815	772	60°	1200	750	1560	834	400				490		450

分料器的维修及检修：
1、定期检查各传动部位的运行情况。
2、定期更换电动执行器减速器的润滑油，电动推杆的润滑脂，电液推杆的动力油，以保证其机械部分不受损坏。
3、定期检查三、四通转轴处的密封状况，如发理密封问题请更换或填加石墨填料。
4、定期检查电液推杆、气动推杆的活塞密封圈，以保证传动装置正常运行。
