橡胶塑性计

 JP-300快速塑性计可测定生胶和未硫化混炼胶的快速塑性值GB/T3510-2006快速塑性计法，还符合GB/T3517-2014天然生胶塑性保持率（PRI）的测定。符合ISO2007及ISO2930对仪器的技术要求。仪器操作简便、快速。便于维修、标定方便、J确度高、稳定性好。

（一） 组成

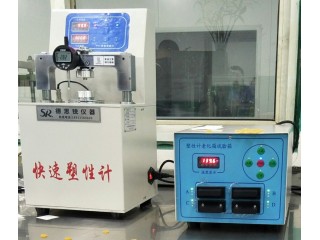

   JP-300型快速塑性计由主机、裁刀切片机、测厚计及老化箱四部分组成。

（二） 原理

JP-300型快速塑性计基本工作原理为：当两块温度为100℃ 平行板，其中上压板固定于移动横梁，下压板为可移动平行板，先将试样压缩为1mm并保持15s，使试样温度均为达到规定温度后，施加100N的力值，15s测量两块平行板之间距离变化值，J确到0.01mm，该值表示了试样的可压缩性能即快速塑性值Po。

1、 JP-300型快速塑性计可用于测量天然胶塑性保值率（PRI），其基本方法为：将同一试样分两组，一组直接测出塑性初值Po，另一组置于专用老化箱内试样老化：(老化箱有4组老化试样盘，可同时老化48片试样，各老化温度均在140±0.2℃。

老化30min后，测出其塑性值P₃₀ ,将二组数据用下试计算：

PRI= ×100 ％

其中：Pom-----------老化前塑性中值

      P_.30 m----------老化后塑性中值

该PRI值表示了天然胶抗氧化性能，值越高，说明抗氧化性能越好。

一、 仪器说明

（一） 主机

1、 原理与结构

主机由载荷、试样变形显示表分表、试验时间的控制和操作机构等四部分组成。

试验所需的固定载荷由杠杆重锤产生。试验时，经预热15s后，塑性计内装的电磁线圈即通电，杠杆重锤加载，从而使压头对装在上下压板间的片状样施加了负荷，试样的可塑度通过装在升降横梁上的数显表显示。

为了避免热量的散失和保证恒温，上、下压板都设置了绝热垫。为满足软硬不一的橡胶材料试验要求，除安装了直径1cm的大压板各一件，可视橡胶的软硬更换使用，以保证百分表在0.2～0.9mm之间，提高测试J度。

2、 电气原理
