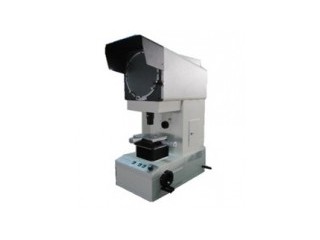

电缆投影仪

产品特点

投影屏成像为正像，符合测量习惯；
非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；
采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；
轴流风机双向散热，提供超强散热能力；
JT12A-B带有DS600多功能数显表；

产品用途

本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。

技术参数

投影屏尺寸：φ300mm
投影屏旋转范围：0°～360°
旋转角度显示当量：1′
旋转角度准确度：6′
工作台尺寸：340mm×152mm
X坐标行程：0～150（mm），显示当量0.001（mm）
Y坐标行程：0～50（mm），显示当量0.001（mm）
Z坐标行程：0～90（mm）（调焦行程）
仪器准确度： （4+L/25）μm，式中L为测量长度,单位：mm
工作台承重：5kg
照明光源：透射照明12V 100W卤钨灯
