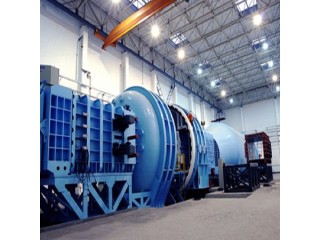

大型直流吸入式低速边界层风洞

介绍：

大型直流吸入式低速边界层风洞是一种专门设计用于研究大气边界层内空气流动特性的实验设施。它主要用于模拟自然环境中的低速气流条件，特别适用于城市规划、建筑设计、环境工程以及航空航天等领域内的空气动力学研究。

结构特点

1. 直流吸入式设计：

•与传统的循环式风洞不同，直流吸入式风洞通过在出口端设置强大的抽风机系统，将空气从入口吸入并排出至外部环境，形成单向流动的气流。

•这种设计有助于减少回流和湍流的影响，提供更加稳定和平滑的气流场。

2. 收缩段与扩散段：

•收缩段：位于风洞前端，其作用是逐渐缩小通道截面，以加速进入试验段前的气流速度，同时提高气流的均匀性和稳定性。

•扩散段：位于风洞后端，负责减速气流并将其平稳地排放出去，防止能量损失过大。

3. 试验段：

•作为核心区域，试验段通常具有较大的尺寸（例如宽度可达数米），以便容纳大型模型或真实比例的建筑模型进行测试。

•试验段内部配备有高精度的测量设备，如压力传感器、热线风速仪等，用于精确测量气流参数。

4. 整流装置：

•在入口处安装有蜂窝状或网格状的整流器，用以消除外界扰动对气流的影响，确保进入试验段的气流尽可能均匀。

5. 边界层生成装置：

•特殊设计的粗糙地面或障碍物可以用来模拟自然界中的地形变化，从而生成符合实际条件的大气边界层特征。

参数：

1.直流吸入式低速边界层风洞：

2.规格为长×宽×高＝50.3m×3m×2.5m，实验段长度28m，风速范围0.2～30m/s。实验室建筑面积约3730m2

3.目前配备的主要测试设备有：2台测风经纬仪、2台QDF－3型热球风速仪、1台丹麦迪沙公司生产的热线风速仪、2台计算机。
